3M 500系列滤袋

3M500系列绝对精度滤袋总共有35层，其核心专利结构是应用了分流的原理，使用了专利的旁流和层设计，能确保杂质被层层截留，颗粒自内向外，由大小呈梯度分布。

特 点：

高达99%的过滤效率
滤袋采用无缝结构，没有泄漏和短路，杂质截留量高达1000克
超大(3.5m2)过滤面积

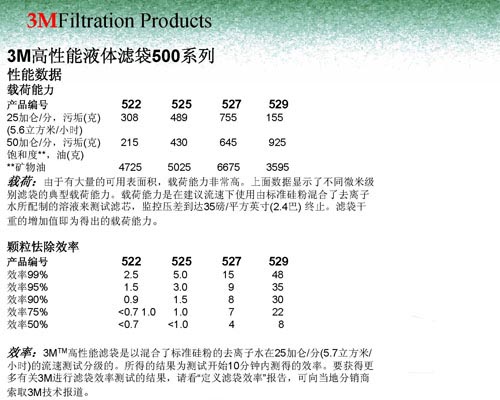

载荷能力及效率表

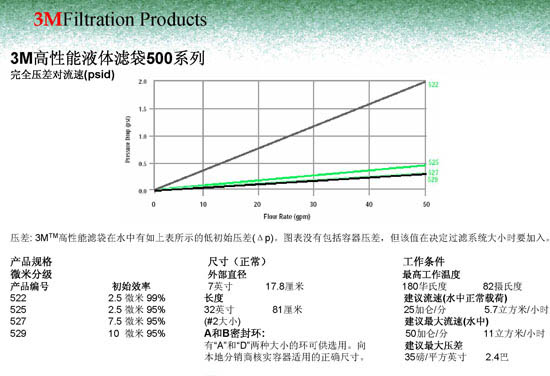

压差图及工作条件

分流输送原理

过滤层(A)
分布有许多分流孔，其孔径从里向外逐渐变小，构成的液体流动状态能使颗粒能均匀截留在每一层，同时复合结构将确保最小的体积能够提供最大的过滤面积。以此在最大程度上提高杂质的截留量。

输送层(B)
则分别被过滤层(A)隔开，作用是保证流入下一层过滤层(A)的流体分布均匀。

最后过滤层(C)
不再设置分流孔。用于将余下的未过滤流体在这一层得到最终过滤
