证号：GYB03615x
防爆等级：Exm l ll T4
产品标准：XY/G0901-2003
各口径的电磁阀，只要加上防爆电磁阀，都可以变为防爆电磁脉冲阀
订货时请给出电压和线缆的长度要求
连接螺纹G1/2"-G3"
注：订购防爆型脉冲阀时在元型号后加EX代号
电磁脉冲阀工作原理介绍 电磁脉冲阀是按照电信号控制阀体卸荷孔的开启和关闭，阀体卸荷时，阀后腔内压力气体排放，阀前腔内压力气体 被膜片上阴压孔节流，膜片被抬起，脉冲阀进行喷吹。阀体停止卸荷时，压力气体通过阻尼孔迅速充满阀的后腔，由于 膜片两 面在阀体上受力面积之差，阀的后腔内，气体作用力大，膜片能可靠的关闭阀的喷吹口，脉冲阀停止喷吹。 电信号是以毫秒计时，脉冲阀开启的一瞬间，产生强大的冲击气流，从而实现瞬间喷吹。

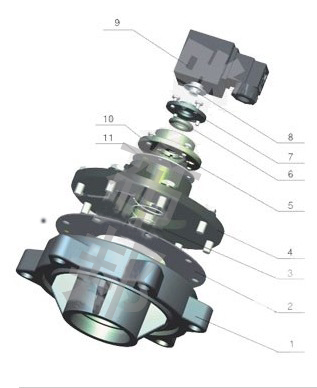

CMF系列电磁脉冲阀部件清单
序号
部件名
数量
1
阀座
2
膜片组件
3
大弹簧
4
阀盖
5
先导阀座
6
O型圈
7
先导头压板
8
先导头组件
9
电磁线圈
10
小弹簧
11
通用小膜片组件
电磁脉冲阀的性能参数：
工作压力：
Z型阀：0.4~0.6Mpa Y型阀：0.2~0.6Mpa ZM型阀：0.4~0.6Mpa
工作介质：
环境空气中无腐蚀介质
气源介质：
温度<55℃，经除油、水处理，过滤精度<5μm压力可调的洁净气体
电 压：
DC24V、（AC220V/50HZ）
电 流：
0.8A （0.05A）
使用环境：
1、温度：-25℃~55℃55℃~180℃ 2、空气的相对湿度不超过85% 3、防护等级符合IP64
膜片寿命：
100万次
脉冲阀寿命：
规范安装、正确使用、合理维护的条件下使用五年。
